精密机械零件加工厂轴承的精度选择

返回列表 来源: 发布日期: 2019.06.12

在滚动轴承轴系设计中,精密机械零件加工厂对滚动轴承类型的选择和轴承安排,轴承精度的选择与匹配以及轴承的安装、调整都非常重要。在CNC车床加工,Y7150D磨齿机磨头轴系在磨削中要承受大的径向力和轴向力,所以,其前、后均背对背安装各4对角接触轴承并加预紧力来提高刚性和回转精度。

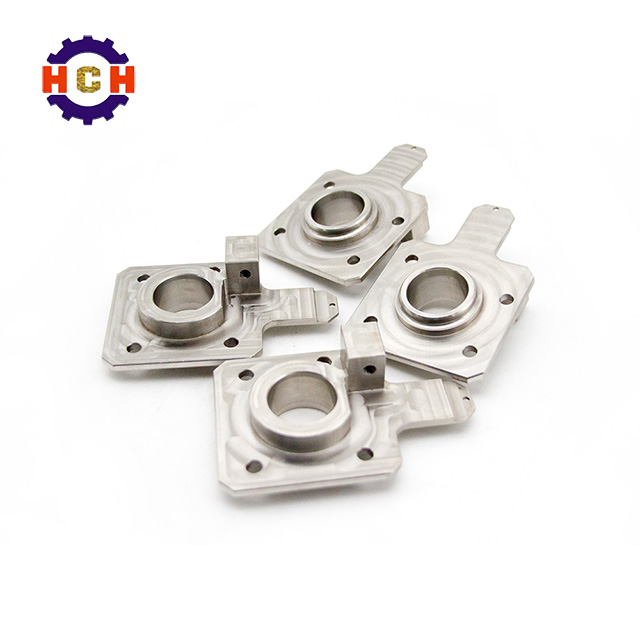

精密机械零件加工厂

如果是轻载荷的轴系,前端可用一对背对背安装的角接触轴承,后端安装一对向心轴承,这样有利于补偿轴受热后的长度变化,又使轴系更为简单。为了提高刚性一定要对背对背的角接触轴承施加预紧力。

精密机械零件加工厂家轴承的精度选择要根据以下方面给予确定:

1、D轴承的内、外圈径向跳动是轴承内、外圈厚度的不均匀性及其中钢球尺寸的分散性所致。在CNC车床加工,C36208外圈固于壳体,内圈随主轴转动,则内圈的径向跳动完全带入轴系的径向跳动,外圈的径向跳动影响很小。

2、轴承的轴向跳动是由于轴承的滚道和轴承端面不平行造成的。成对轴承在没有预紧力时,当主轴转动时两个圈的跳动将反映于主轴的轴向跳动中。如果给予预紧力,当主轴转动时由于两个圈受力后要弹性变形,则轴向跳动可以通过预紧力调节到最小。

3、轴承的内圈跳动和两端不平行度,由于后端的4个轴承内圈通过轴肩和螺母压紧,而轴承外圈是自由的,因此这项误差是精密机械零件加工厂轴承倾斜时产生的跳动。

4、前、后轴承的精度匹配,由于前面4个轴承比后面4个轴承对轴系精度和刚性影响较大,所以后4个轴承可以低一个精度级别。实际都选同一精度级别,是为了在维修中不出错。

5、在CNC车床加工轴承的装配中为了提高装配精度,可把前、后轴承径向跳动的最大方向处于同一个方向,把前、后轴承由于安装造成的偏心相差180°。
