机械加工的立柱的锁紧机构——抱轨压板

返回列表 来源: 发布日期: 2019.07.15

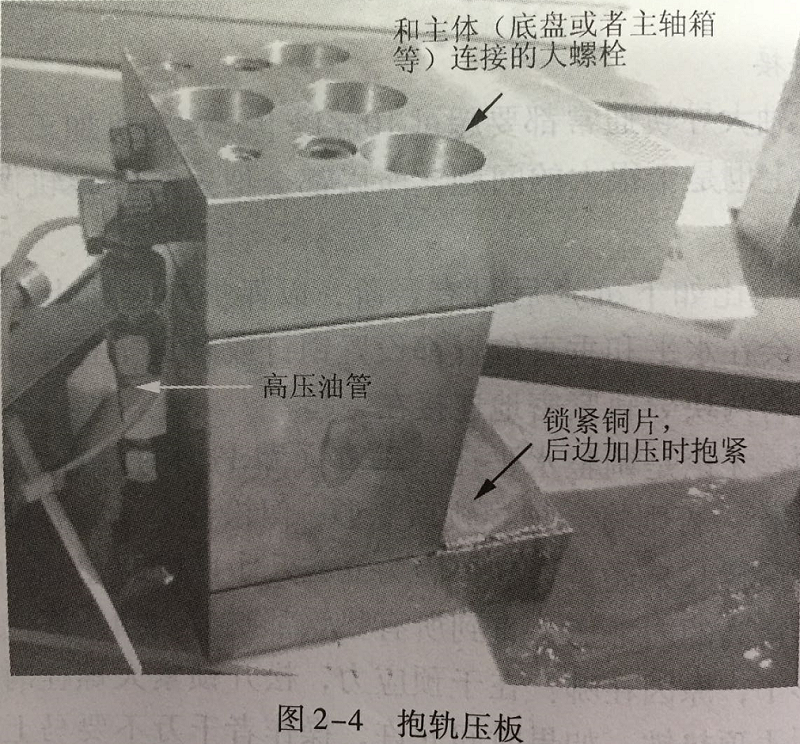

机械加工过程中,立柱的锁紧与运行导向很重要。抱轨压板用于X轴、Y轴、V轴的锁紧,都是用螺栓固定在上边的底盘上。其工作部分是一个活动的可被液压顶起的铜片,浮在抱在导轨外边的夹子内侧,如图2-4所示,当精密机械零件加工厂的操作人员在控制机床面板停止该轴使用时,供油系统马上动作,打入高压油,锁紧的关键部位在于铜片,被高压油顶起中部和导轨紧紧贴合在一起而制动锁紧。因为它的两端是和夹子连接在一起的,所以它即使是Y轴的侧立方向,也不会发生脱落现象。

机械加工

机械加工中,对于静压系统来说,都是通过液压力来锁紧的,它和静压系统使用同一个油泵,利用分流器和电磁阀控制。当精密机械零件加工厂的操作人员启动这个轴时,数控系统输出信号给电磁阀动作,关闭高压油的供给,抱轨压板松开导轨,这样轴就能够运行了。当CNC零件加工操作人员取消了轴的操作时,系统会自动输出信号控制电磁阀接通高压油,顶起铜片抱死在导轨上而锁定该轴。
