机械加工中立柱的平衡模式

返回列表 来源: 发布日期: 2019.07.17

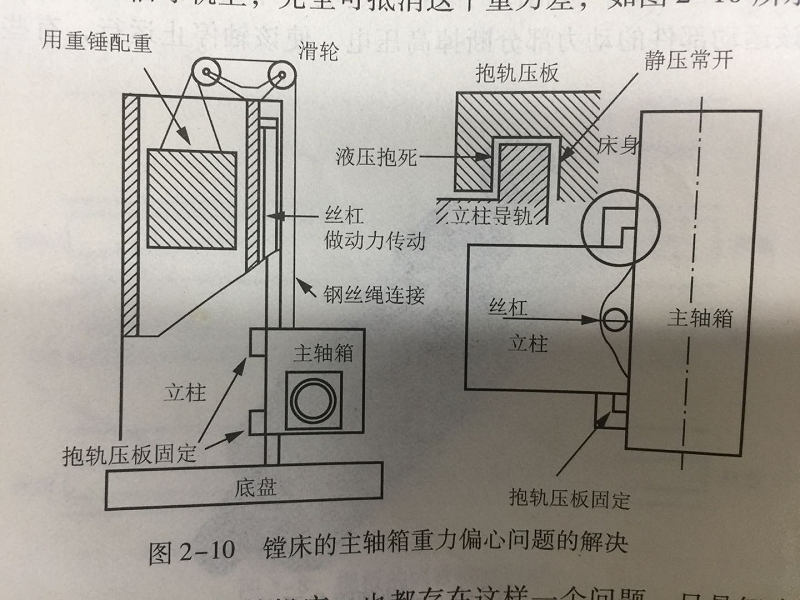

机械加工中,对大型镗铣机床的结构,一般的精密机械零件加工厂都是单立柱模式,主轴箱侧挂,这样就会有一个重力偏心的问题,普遍的做法是立柱中空,内部用钢丝绳吊挂重锤,通过立柱顶端导轨最上端的导向轮,向下连接主轴箱,以保证重力的大致平衡,剩下的小部分重力差,运动时由Y轴导轨的滚珠丝杠来补偿,主轴箱静止时静压却不停止,它是常开的,主轴箱会通过抱轨压板的液压力抱死在Y轴导轨上,完全可抵消这个重力差,如图2-10所示。

机械加工

扩展来讲,在机械加工中,对于其他类型结构的机床,也都存在这样一个问题,只是解决的办法不大相同,龙门机床的偏心无法用重锤来平衡,它是将大梁(横梁)的后面多做出一块配重,以上下方向的Z轴导轨为界,这个配重和前端的主轴箱重力是均衡的,有些轻型龙门为了减轻其自身的重量,也会仿制镗床的结构,横梁配重小而用立柱背面的液压缸拉力来补偿,甚至改变一些经济型机械加工机床的结构,将横梁直接固定在两边的立柱上而不能上下移动,这样主轴箱的重力就都被加载到立柱顶面而不必考虑了。
