CNC精密加工厂的磨头轴系

返回列表 来源: 发布日期: 2019.06.15

CNC精密加工厂,操作工必须掌握各种加工主轴的轴系。今天,CNC精密加工厂家就带大家了解下磨头轴系的基本结构。

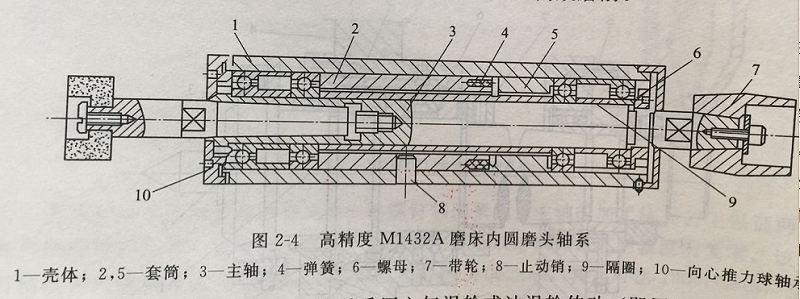

图2-4所示为高精度M1432A磨床内圆磨头轴系,主要由主轴、滚动轴承和轴套壳体组成。主轴3前后由两组P2(B)级高精度的向心推力球轴承10支承,同一处的轴承同向安装。前、后两处背靠背排列,四个轴承的内圈由螺母6经隔圈9并紧在主轴台肩上。

CNC精密加工厂的磨头轴系

前轴承的外圈紧靠在套筒2的左端面上,而套筒2是由止动销8固定在轴套壳体1上,它除承受径向载荷外还承受向右的轴向载荷。后轴承外圈与轴套壳体配合较松,可以轴向游动。

套筒2的右端轴向的八个孔装有八根弹簧4,经套筒5使后轴承的外圈承受一定的推力,使前、后轴承实现预紧,提高了旋转精度和刚性,当主轴高速运转中因温度升高而伸长时弹簧可使后轴承的外圈作相应的位移从而保持轴承原有的工作状态。

CNC精密加工厂家的轴承用锂基润滑脂润滑,由电动机(1.1KW)经带轮7驱动,转速可达10000-15000r/min,由于高转速而获得很高的旋转精度,保证了加工工件具有较高的形状精度、表面粗糙度及高效磨削。
