精密零件加工的刀架结构与换刀原理

返回列表 来源: 发布日期: 2019.06.17

刀架是精密零件加工中数控车床的重要部件,它用于安装各种切削加工刀具,其结构直接影响精密机械加工机床的切削性能和工作效率。

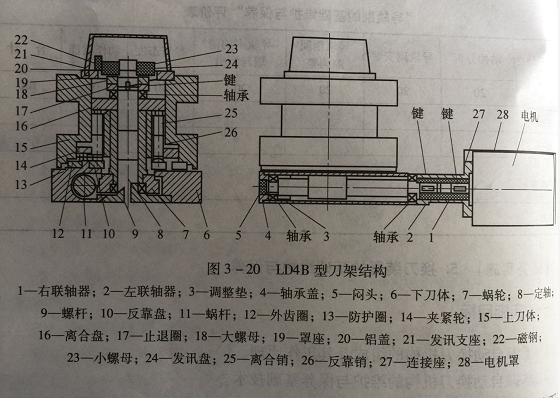

比如LD4B型立式电动刀架(如图3-20)是在普通车床四方刀架的基础上发展的一种自动换刀装置,采用蜗轮蜗杆传动、三齿盘齿合螺杆锁紧的工作原理。具体工作程序为:当主机系统发出转为信号后,刀架电机转动,电机带动蜗杆11转动,蜗杆11带动蜗轮7转动,蜗轮7与蜗杆9用键连接,螺杆9的转动把夹紧轮14往上抬,从而使三齿圈(内齿圈、外齿圈和夹紧齿圈)都松开。

这时,离合销进入离合盘16的槽内,反靠销26同时脱离反靠盘10的槽子,上刀体15开始转动,当上刀体15转到对应的刀位时,磁钢22与发讯盘24上的霍尔元件相对应,发出到位信号。系统收到信号后发出电机反转延时信号,电机反转,上刀体15稍有反转,反靠销26进入反靠盘10的槽子实行初定位,离合销25脱离离合盘16的槽子,夹紧轮14往下压紧内外齿圈直至锁紧,延时结束。主机系统指令下一道工序。

精密零件加工

精密零件加工中,数控车床的刀架一般安装在中拖板上打好相应螺钉孔处,用一字螺丝拧下刀架下刀体轴承盖闷头,然后用内六角扳手顺时针转动蜗杆,使上刀体旋转约45度,即可露出刀架安装孔,然后用相应螺钉把刀架固定,并调整刀尖与车床主轴中心一致。
