机械零件加工精密导轨的设计

返回列表 来源: 发布日期: 2019.06.14

机械零件加工厂家,导轨的设计要满足以下要求:

1、高的导轨运动导向精度。

2、好的运动特性:灵活、平稳、稳定、无爬行、无停滞。

3、刚性好,满足载荷的大小、变化及分布。

4、机械零件加工导轨的耐磨性好,精度保持性好。

5、运动发热小,对温度不敏感,对于长导轨要设计温度变化导致导轨变化的补偿方法。

6、导轨设计结构要合理,符合或接近阿贝原则,要设计误差补偿机制、精度调节机构,装调使用方便。

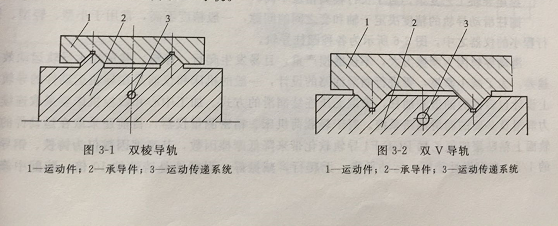

对重型加工机床和测量机选用滑动导轨,水平导轨常采用双棱型、双V型。图3-1所示为双棱导轨,图3-2所示为双V导轨。

机械零件加工设计

对特重型、大型机床除设计有主导轨外还设计有辅助导轨,如采用平-V-平型或平-棱-平型,也有平-V-V-平型及V-平-V型。其目的是为了扩大接触面积,均分载荷,降低磨损,保持导轨导向精度。

双V型和双棱型导轨对中性好,载荷能力强,又不受载荷偏离的影响,耐磨性好,磨损不影响对中性。但是工艺性复杂,费工、费时,V角、棱角一般为90度。美国莫尔公司的18Z镗床在X、Y、Z三个方向的导轨均为双V型,而且是镶钢导轨,比铸铁导轨的耐磨性提高了十倍。我国宁江机床厂生产的坐标镗床也采用了这样的导轨形状,特别适合机械零件加工厂家
