机械零件加工的普通滑动轴系

返回列表 来源: 发布日期: 2019.06.18

精密机械加工厂的机械零件加工中,普通滑动轴系是低速回转轴系中的通用轴系,在圆刻线机、经纬仪、圆度仪等低速仪器和一些精密机床中广泛采用。轴系的回转精度主要决定于轴、轴套的几何精度。目前,精密机械零件加工轴系回转精度可以达到0.02~0.025µm,在众多轴系中它的径向刚性最好,在轴、套之间润滑良好的情况下,转动稳定、可靠,结构简单,维修方便。

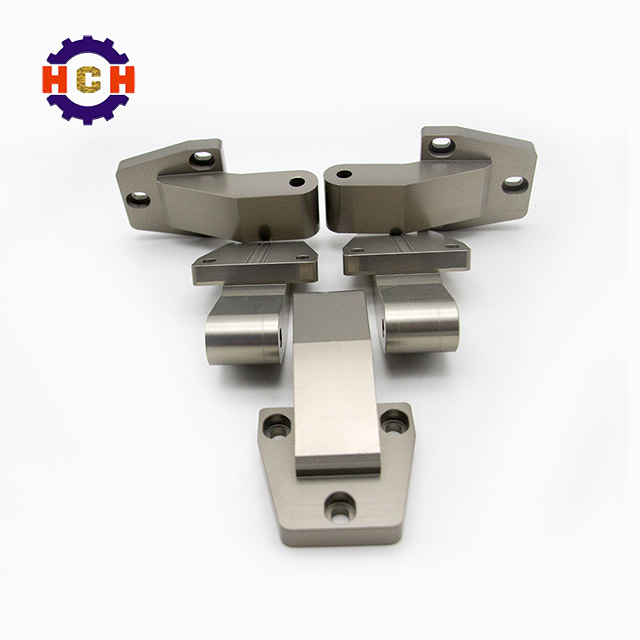

机械零件加工

机械零件加工中,普通滑动轴系机械设计的关键在于以下几方面:

1、合理设计轴、轴套的结构形状,如锥形滑动轴系、V弧形滑动轴系定心性好,又便于调节轴和轴套之间的侧隙。

2、合理地确定轴和轴套的几何精度,选择配合间隙,既要利于高回转精度,又要利于润滑,更利于工艺加工。

3、滑动轴系的摩擦力大,要尽量减少轴和轴套的接触面积,常采用的办法是让轴与轴套在两端接触而中间留有空隙,这样既有利于零件的加工,又有利于减少摩擦,也利于润滑油的储备和润滑,更利于轴系温度控制。

4、在精密机械加工厂,高精度的滑动轴系中的关键零件,一般在恒温条件下精密加工,在恒温条件下装配也一定在恒温条件下进行工作,才可以保证其回转精度。另外,这类精密设备在工作前要提前加入优质润滑油,对被加工件或被测量件要同设备等温,正式工作时还要对机械零件加工设备进行手动检查运转状况。
