精密零件加工精密轴系的典型结构

返回列表 来源: 发布日期: 2019.06.18

图2-7和图2-8所示为精密零件加工的滑动轴系。

精密零件加工

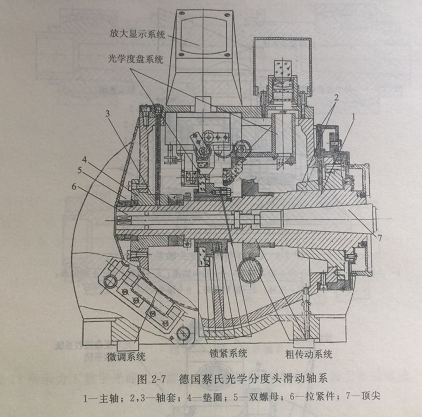

图2-7所示为德国蔡氏(SSES的P3和P1光学分度头滑动轴系,主轴1为锥度1:40的锥形,件2和件3为轴套,顶尖7锥度为1:10×60,可以拆换并由件6拉紧。精密零件加工轴和轴套之间的间隙由修磨垫圈4的厚度来调节并由双螺母5领紧。这种机构简单,承载大。圆度为光学的双线分度,单边读数的螺旋测微器示值,P1型最小分度值为3〞,P3型为1〞,传机构为手动,第一级蜗轮副为粗传动,第二级蜗轮副为微调。轴系回转精度在轴系顶尖60°锥面上测量,其跳动可以达到0.002mm以内。

精密零件加工

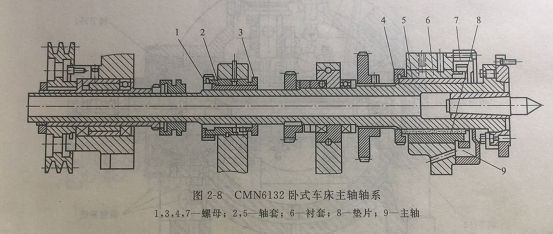

图2-8所示为精密零件加工高精度CMN6132卧式车床主轴轴系,CMN6132卧式车床主轴前、后均为高精度滑动轴系,其结构相同。前、后距离较大,对其前,后轴套的同轴度要求较高,轴套2和5的外部为圆锥形,内孔为圆柱形并沿轴向开通,槽内装入一块枣木垫片8以垫补整空隙。用螺母4和7使前轴套在衬套6的锥孔中向左移动,由于锥面的作用,轴套内孔径变小达到调整与主轴9之间的间隙。同理,精密零件加工利用螺母1和3调整后轴套与主轴的间隙。该轴系制造精度高,间隙可调,接触面积大,具有高的回转精度和良好的抗振性。在恒温[(20+-℃]条件下加工精度为:外圆圆度0.0014mm,外圆圆柱度0.0018mm/100mm,端面平面度0.0035mm/200mm,表面粗糙度为Ra0.32~0.02µm,转速为960~1400r/min。
