机械加工的空气静压轴系

返回列表 来源: 发布日期: 2019.06.19

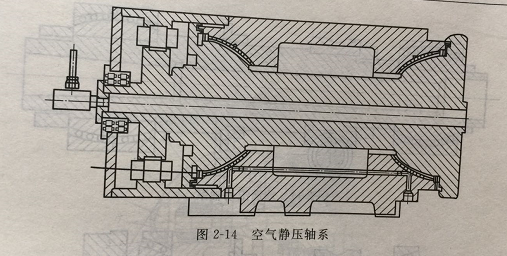

图2-14所示空气静压轴系是英国CUPE公司的一种空气静压轴系。轴系前、后端分别采用半球面结构,轴套可以调节间隙。为了防止过载或者意外断气等情况下损坏轴系,在球面上安装了一层多孔石墨。在机械加工厂家,轴系由无刷力矩电机驱动,回转精度轴向和径向均可达到0.00015mm。

机械加工

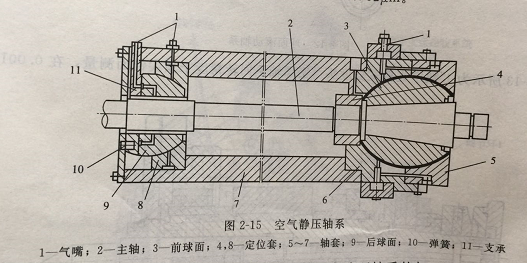

图2-15所示空气静压轴系是日本的一种超精车床的空气静压主轴轴系。轴系右端有直径为70mm、长为60mm的凸球,压力气从12个孔径为0.3mm的气嘴进入气隙(12~18µm)中,球面圆度误差为0.4µm,表面粗糙度为Ra0.2µm。左端凸球直径为22mm、长为27mm,同样由12个气嘴进气,进气压力为0.4~8MPa,轴向承载980N,径向承245N,旋转时主轴浮起。在机械加工中,主轴最高转速为5000r/min,轴系径向跳动可达0.03µm,轴向跳动可达0.01µm,车削的零件表面粗糙度可达Ra0.01~0.02pm。
